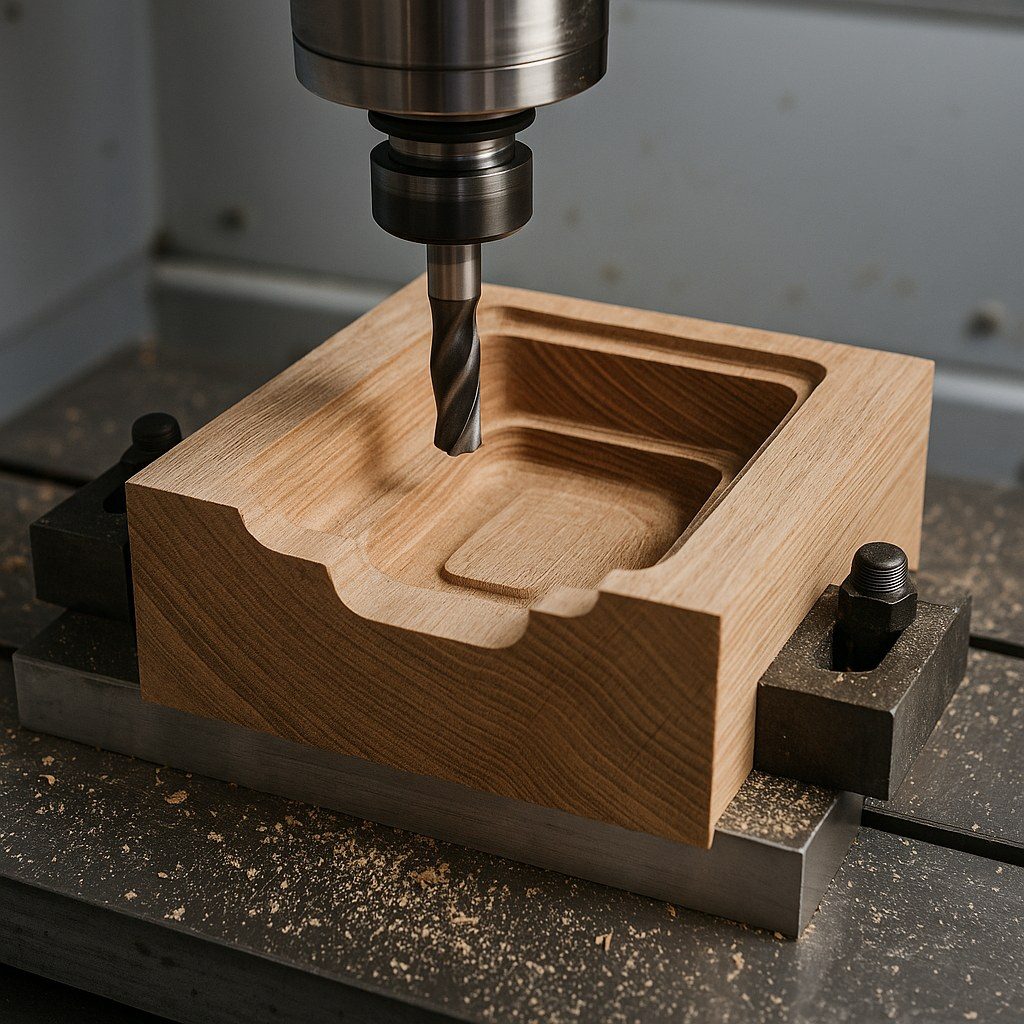

CNC 木模具製作:夾板壓模與曲木成型的實務說明

要讓木頭彎成一個弧度並且停在那裡,靠的是模具。

曲木家具那道優雅的弧線,不是把木頭硬折出來的。它的做法是把薄木片塗上膠、疊成需要的厚度,再壓進一組事先做好的模具裡固定,等膠硬化後鬆開,木片就會保持模具給它的形狀。整個工序裡真正決定成敗的,不是壓合的機器,而是那組模具。

模具通常分公母兩件,一凸一凹,中間夾著要成型的木片。兩件的曲面必須完全吻合,而且要吻合到整個面都均勻受壓——只要有一段沒貼緊,那一段的膠就壓不實,脫模後會分層或回彈。這就是為什麼曲木模具幾乎都交給 CNC 做:靠手工修出兩片能完美對合的曲面,難度極高,而且一組做出來就很難再複製第二組相同的。

材料上,我們最常用積層合板來做模具。原因是它的密度均勻、內部沒有實木那種節疤與紋理走向的變異,銑削出來的曲面平整穩定;而且它抗變形,模具本身要承受反覆壓合的力量,如果模具自己先變形了,後面壓出來的每一件都會跟著跑掉。

設計模具時有一個關鍵細節:

必須預留回彈量

。木片被壓成弧形後,鬆開的瞬間會稍微彈回去一點,彈多少取決於木種、厚度、層數與膠的種類。如果模具照著成品的目標弧度做,壓出來的成品一定比目標平。所以模具的曲率通常要做得比成品更彎一些,把回彈補回來。這個補償值沒有公式可以直接套,靠的是經驗與試壓——這也是為什麼曲木案子建議先試一組模、壓幾片確認,再決定要不要開正式的量產模。

另一個實務重點是脫模。曲面如果太陡、或是有倒鉤的形狀,壓完會拔不出來。設計階段就要檢查脫模路徑,必要時把模具拆成多片組合式,壓完分件取出。這件事在圖面上很容易被忽略,但做出來卡住的時候只能整組重做。

除了曲木壓模,木模具在其他製造領域也很常見:塑膠或複合材料的試作模、翻製用的原型母模、產線上的定位治具。木頭的好處是加工快、修改容易、成本遠低於金屬模,適合開發階段或中小量產;缺點是不耐長期高壓與高溫,量真的大起來還是要轉金屬模。判斷原則很簡單——

開發期與中小量用木模,穩定量產再評估轉模

。

我們接模具案子時,通常會先確認三件事:成品的目標曲率與公差、預計壓合的次數(決定模具要做多耐用)、以及使用的膠與壓合設備(影響回彈補償)。這三項清楚了,模具的規格才抓得準。

服務重點

公母模精準對合

｜CNC 銑削確保兩件曲面吻合,壓合受力均勻不分層。

積層合板為主材

｜密度均勻、抗變形,反覆壓合仍能維持模具精度。

預留回彈補償

｜依木種、厚度與層數調整模具曲率,補回脫模後的回彈。

脫模路徑檢查

｜設計階段確認能否順利取出,必要時改為組合式多片模。

建議先試壓確認

｜以試作模壓件驗證回彈值,再決定是否開量產模。

可複製同規模具

｜依程式加工,第二組、第三組模具規格一致。

模具是那種做得好就沒人會注意、做不好整批貨都完蛋的東西。它不會出現在成品照片裡,但成品的每一道弧線都是它決定的。僑森以 CNC 承接夾板壓模、曲木成型模與各式定位治具,從單組試作模到量產用模都能配合;如果你手上有需要成型的曲面件,歡迎把目標形狀與壓合條件告訴我們,一起把模具規格抓出來。
