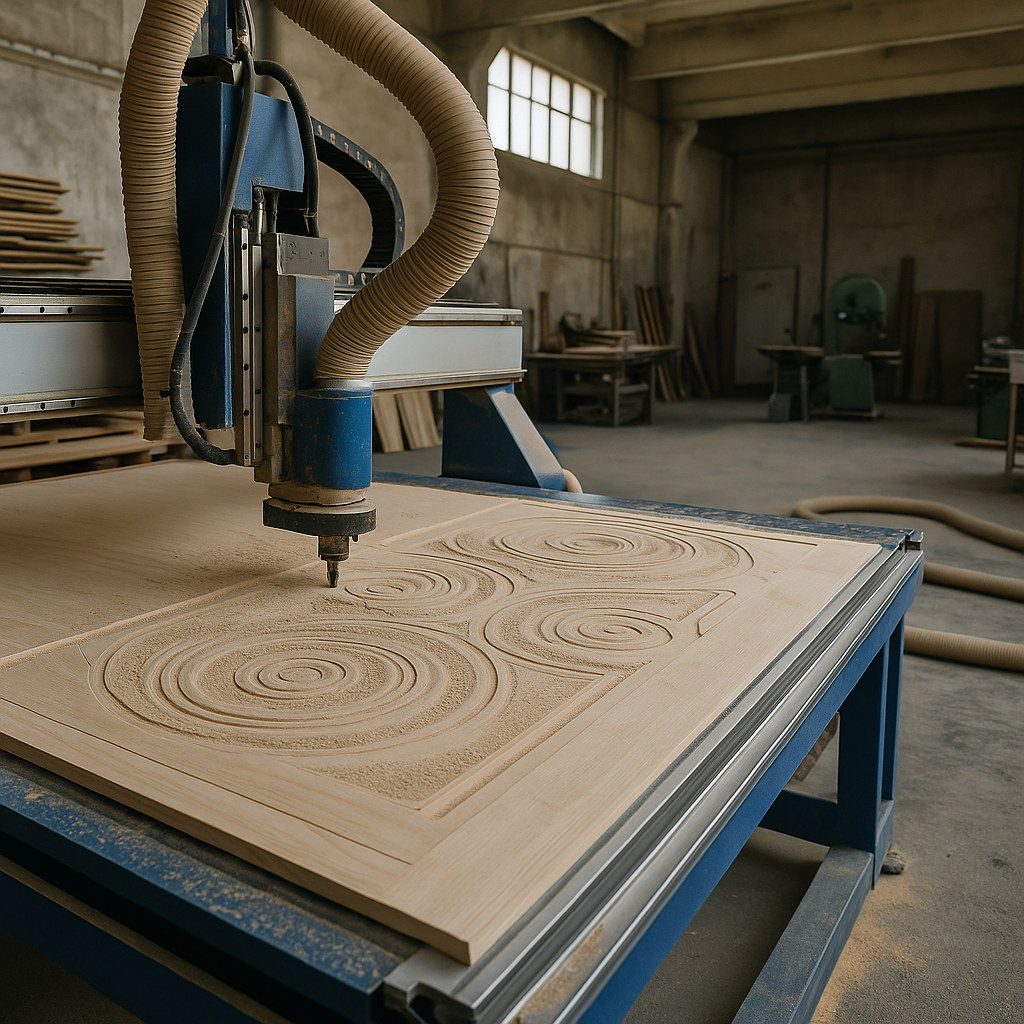

木作排孔與鑽孔加工:孔距、深度與組裝精度的關係

孔位差一毫米,櫃子就關不上。

木作裡最不起眼、卻最容易讓整個案子卡住的工序,是鑽孔。

一片板子上的孔看起來只是幾個圓,但它們決定了後續所有東西能不能裝上去:層板銷插不插得進、鉸鏈鎖不鎖得正、抽屜滑軌推不推得順、拆裝式家具的螺絲對不對得上。這些配件都有自己的規格公差,留給孔位的容錯空間往往只有零點幾毫米。人工鑽孔靠治具與經驗,單片沒問題,但一整批做下來誤差會累積;等到現場組裝才發現對不上,拆掉重鑽的成本遠高於一開始就做準。

CNC 鑽孔的價值就在一致性。孔位是座標,不是量出來的距離——不會有「從邊緣量 37mm」量成 37.5mm 的狀況,也不會因為換人做而跑掉。同一片板子上的幾十個孔,彼此的相對位置由程式保證;第一片和第一百片,孔位是同一組。

最常見的應用是系統櫃的排孔。層板高度要能調整,就得在側板上排一整列等距的孔,業界通用的間距是 32mm。這個規格看似簡單,難的是整列孔的累積誤差要控制住——一列二十個孔,如果每個都往上偏 0.1mm,到最後一個就差了 2mm,層板放上去會明顯歪斜。CNC 從同一個原點計算每個孔的座標,不是一個接一個往下量,所以誤差不會累加。

深度控制是另一個重點。木作的孔分兩種:通孔與盲孔。盲孔的深度必須精準——鑽太淺配件插不到底、鑽太深可能穿透板面,尤其在薄板或貼皮板上,穿出來就是一個補不回來的傷。CNC 的 Z 軸深度是設定值,不靠手感,同一批件的孔深一致。

材料會影響孔的品質。夾板鑽孔時,出口面容易撕裂起毛邊,尤其是最外層那張皮;處理方式是降低進給速度,或是在板下墊一塊犧牲板,讓刀具鑽出時有東西承接。密集板密度均勻,鑽出來的孔壁最乾淨。實木則要注意木紋方向,順紋與橫紋的鑽削阻力不同,孔口容易一邊乾淨一邊起毛。這些都是可以在加工前先評估、用參數調整解決的事。

實務上要提醒的是:

孔位圖請標清楚基準點

。同一片板子,從左下角量還是從中心量,差別很大;如果圖上只標了孔跟孔之間的距離,沒有指明整組相對於板邊的位置,我們就得回頭確認。另外,孔徑請標明是成品孔徑,不是刀具直徑——這兩個在有些設計圖上會被混用,做出來就會差一個刀徑。

服務重點

座標定位不累積誤差

｜每個孔由原點計算,整列排孔不會逐孔偏移。

32mm 系統孔可加工

｜符合系統櫃通用規格,層板調整位置精準。

深度精確控制

｜盲孔深度為設定值,不靠手感,同批件孔深一致。

依材質調整參數

｜夾板墊犧牲板防撕裂、實木依紋向調整進給,減少毛邊。

與切割同機完成

｜外形切割與孔位加工在同一次裝夾內完成,相對位置最準。

圖面基準確認

｜收圖後先確認基準點與孔徑定義,避免整批做錯。

孔是為了讓東西裝得上去而存在的,所以它的價值不在自己好不好看,而在後面那道工序順不順。當一批板子送到現場,配件一裝就位、不用敲不用磨,那才是加工做到位。僑森的排孔與鑽孔加工與切割在同一次裝夾內完成,外形與孔位的相對關係最準;如果你有需要精準對位的板件,歡迎把圖面傳過來評估。
