立體造型是怎麼銑出來的?2.5D 雕刻的工序、行距與工時

曲面不是一刀成形,是一層一層逼近的。

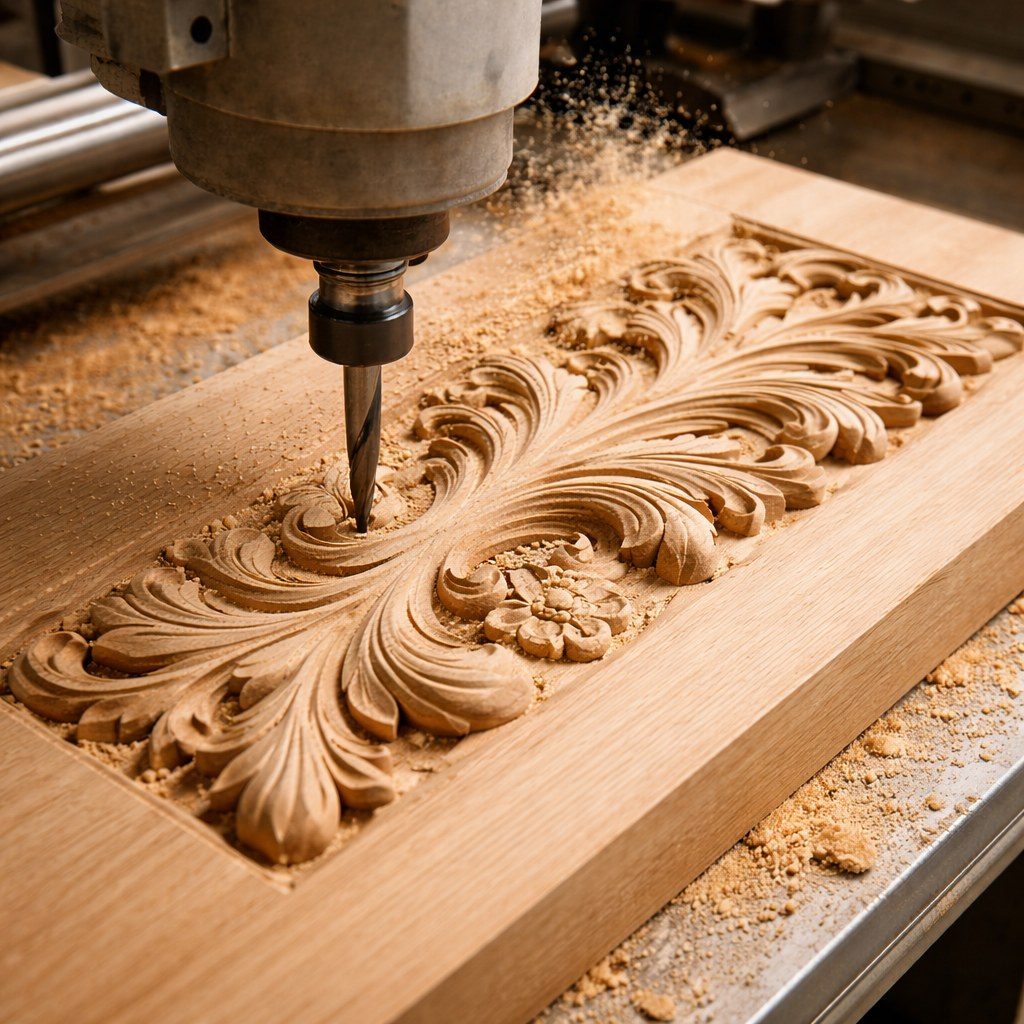

看到一件有弧度、有厚薄變化的木製品——造型燈罩、浮雕面板、圓弧收邊的展示架——多數人會直覺以為那是雕出來的。沒錯,但過程和想像中不太一樣:CNC 做立體造型不是刀子照著形狀劃一圈,而是分成兩個階段,先粗後細,一層一層把多餘的料拿掉。

第一階段叫開粗。這時候用的是直徑較大的平刀,目的不是雕出形狀,而是

盡快把用不到的木料移除

。刀具沿著設定的路徑來回掃過,一層切掉固定深度,切完一層再往下降一層,直到接近成品輪廓為止。這個階段留下的表面是階梯狀的,像等高線地形圖,還看不出最終的樣子。

第二階段是精修,換上球刀。球刀的刀尖是半圓形,能貼合曲面走出圓滑的軌跡。它沿著曲面來回掃,每一趟之間留一個很小的間距,這個間距叫行距。行距越小,兩趟之間殘留的凸起就越低,表面越光滑,但來回的次數也越多——工時是成正比往上加的。

這裡就是立體件工時容易被低估的原因。同樣一塊料,平面切割是沿著輪廓走一圈就結束;曲面精修卻要把整個曲面「掃」過一遍,面積越大、行距越細,路徑總長度就越可觀。一個手掌大的曲面件,精修跑一兩個小時是很正常的事。所以當我們回報立體件的報價時,主要成本往往不在材料,而在機台的佔用時間。

理解這件事,設計端可以做一些讓成本合理化的決定。曲面的起伏如果不需要極致光滑,行距可以放寬,再用手工打磨補足最後那一點粗糙度——打磨的人工往往比機台跑細行距便宜。反過來,如果造型的價值就在細膩的紋理層次,那就該把預算放在精修上,不要在這裡省。這是取捨,沒有標準答案,但在報價前先講清楚,雙方的期待才會一致。

材料方面,實木做立體雕刻要考慮木紋方向。順紋切削面平整,逆紋則容易起毛邊,尤其在曲面轉折處。密度均勻的木種如山毛櫸、梣木表現穩定;夾板做立體雕刻則會露出層層疊疊的膠合線,有些設計刻意利用這個效果做出年輪般的紋理,像我們做過的圓弧天花板案子,堆疊的層線本身就是視覺重點。

最後提醒一個常見的落差:立體件的加工程式通常需要 3D 檔案。如果只有平面圖與幾張參考照片,我們可以協助判斷可行性,但把想像轉成精確的曲面模型需要額外的建模時間,這部分會另外計算。備好 3D 檔進來,流程會快很多。

服務重點

兩階段工序

｜平刀開粗快速移除餘料,球刀精修貼合曲面,分工明確不重工。

行距可依需求調整

｜追求光滑或控制成本,精修行距可與客戶討論後決定。

工時透明說明

｜曲面件成本主要在機台佔用時間,報價前先講清楚取捨。

木紋方向評估

｜依造型與紋理走向建議木種與下刀方向,減少毛邊。

夾板層線可作為設計元素

｜堆疊膠合線能形成年輪狀紋理,已有實際案例。

3D 檔可直接進程式

｜備有 3D 模型可大幅縮短前置作業。

立體造型的價值在於它不是平的——光打上去有明暗、手摸過去有起伏,那是平面加工做不出來的層次。這些層次是機台一趟一趟掃出來的,快不了,但也因此不容易被取代。僑森做過從造型燈罩到整面圓弧天花的立體件,如果你手上有想做成形的曲面設計,歡迎帶著圖檔或想法過來討論。
